施工單位:中山市愛美泰電器有限公司
一、工程概況
此項目為濟南市槐蔭區敬老院煤改電工程,總建筑面積4000平米,室內實際中央空調風機盤管供冷面積約為2000平米;原來使用燃煤鍋爐取暖,為迎合國家煤改電大趨勢,現熱源采用“熱立方”40KW變頻EVI商用空氣源熱泵機組9臺。磚混結構,370mm空心磚體墻,60mm厚外墻保溫,斷橋鋁門窗,末端供熱為暖氣片采暖+風機盤管供熱,同時兼顧夏季中央空調制冷。2017年11月1日竣工開始使用,冬季能耗:平均每天每平米耗電量約為0.35kw.h(24小時運轉),變頻機組節能省電,效率高。
二、系統要求
該項目要求冬季暖氣片采暖+風機盤管供熱同時兼顧夏季中央空調制冷。
三、氣象參數
1.室外計算參數

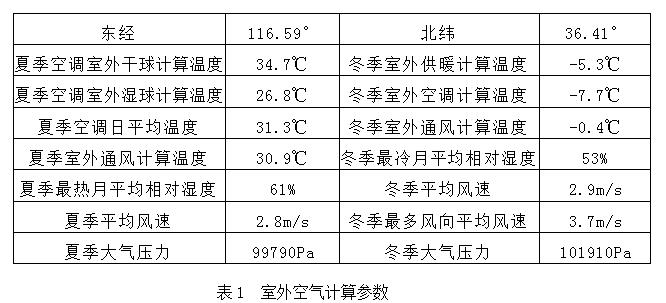

查《民用建筑供暖通風與空氣調節設計規范》得濟南市室外空氣計算參數值見表1:

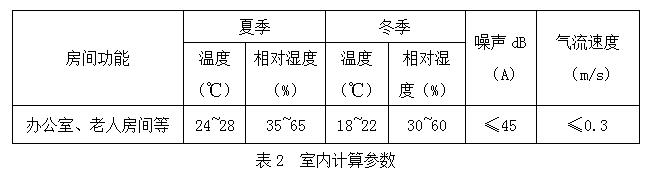

2.室內計算參數
3.設計依據
1)、《民用建筑供暖通風與空氣調節設計規范》(GB50736-2012);
2)、《熱泵供熱系統設計、安裝及工程驗收技術規范》(GB/T8713-2002);
3)、《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002);
4)、《空氣源熱泵采暖和熱水系統的設計與安裝》(GB/T15513-1995);
5)、《建筑給水排水設計規范》(GB/T50015-2003);
6)、《給水排水制圖標準》(GB/T50019-2003);
7)、《城市區域環境噪音標準》;
8)、甲方提供的建筑圖紙以及對本工程的使用要求。
四、負荷計算:
在進行直流變頻.空氣能熱泵選型時,要同時考慮制冷量和制熱量。制冷量為空調區域所需的最大冷負荷,制熱量由建筑所需供暖區域的熱負荷構成。
在選擇熱泵時,要在滿足最大冷負荷和熱負荷的同時增加 5 %的富裕量;這是由于進行負荷計算時,配管的公共通道部分未考慮進來;實際上,冷/熱量在通過公共配管通道時,總會損失一部分冷/熱量。
1.冷負荷計算:

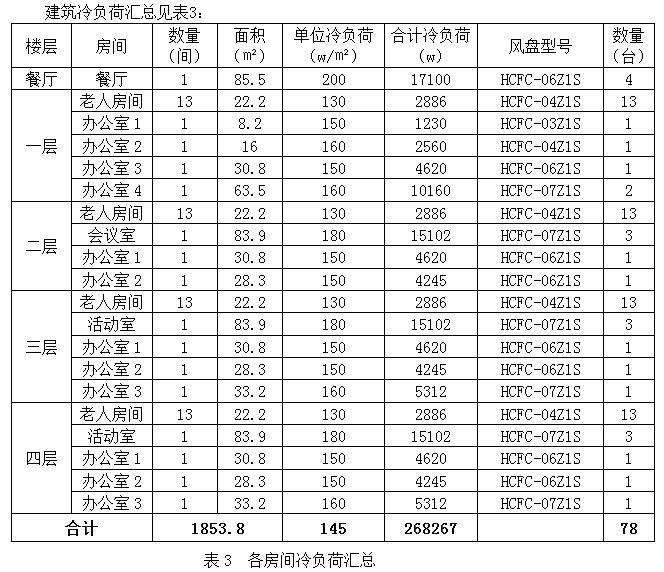

冷負荷由人體、燈光、設備、食物等冷負荷和外圍護結構(外墻、外窗和外門)及內圍護結構(內墻、內窗、內門和樓板等)的得熱組成;根據建筑的圍護結構以及相關設計規范,經暖通負荷計算軟件計算得知,本項目建筑的空調冷負荷指標約為145W/㎡(夏季室外空調計算溫度為34.7℃,計算濕度61%),基本符合要求:建筑冷負荷匯總見表3:
2.熱負荷計算:

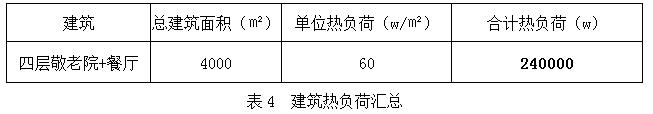

熱負荷由外圍護結構和內圍護結構的基本耗熱量及其附加耗熱量和冷空氣滲透耗熱量組成;冬季采暖的室內設計溫度設為20℃,根據建筑的圍護結構以及相關設計規范,本建項目的設計采暖建筑熱指標取60w/㎡(冬季室外供暖計算溫度為-5.3℃,計算濕度為53%),基本符合要求。建筑熱負荷匯總見表4:
五、設備選型
根據用戶的需求,本系統制定冷暖方案,即:冬季暖氣片采暖、夏季中央空調制冷。
從負荷計算表格得知,該項目建筑夏季中央空調制冷的冷負荷為268.267kw,冬季地板采暖的熱負荷為240kw;考慮到實際情況,增加5%的富余量,并設此項目建筑的夏季中央空調末端風機盤管的同時使用系數為50%;則熱泵在設計溫度下的制冷量需求為140.84kw,制熱量需求為252kw。
冷熱源選用AMITIME.熱立方.直流變頻空氣源熱泵冷暖系統 —— 參照AMITIME熱泵機組供熱制冷工況技術資料,冬季在室外環境溫度為-5.3℃,采暖供水溫度為45℃時,1臺熱立方40KW商用模塊系列變頻EVI一體機,型號PEVH-135V4DA熱泵機組的制熱量約為29.5kW;夏季在室外環境溫度為35℃,制冷供水溫度為7℃時,1臺PEVH-135V4DA熱泵機組的制冷量約為23.6kW;由此可知,本項目建筑選用9臺40KW商用模塊系列變頻EVI一體機熱立方商用熱泵機組,總制熱量為265.5KW,總制冷量為212.4KW;故可基本滿足本項目建筑的制冷和供熱需求,并且能根據室內需求智能調節主機運行數量。
夏季供冷中央空調末端選用78臺臥式暗藏風機盤管。
六、產品簡介

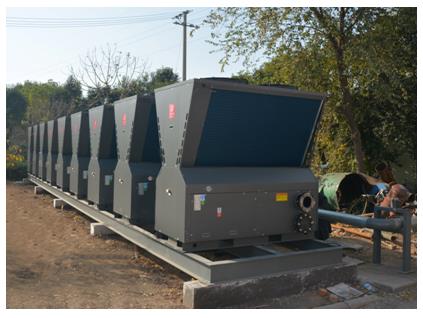

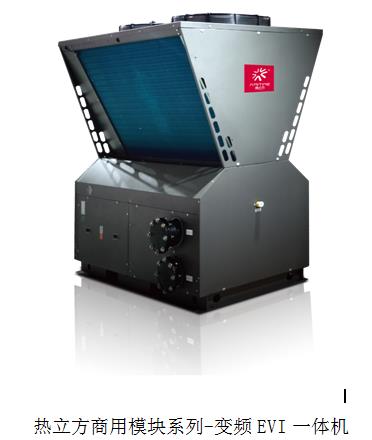

1、產品實物圖片

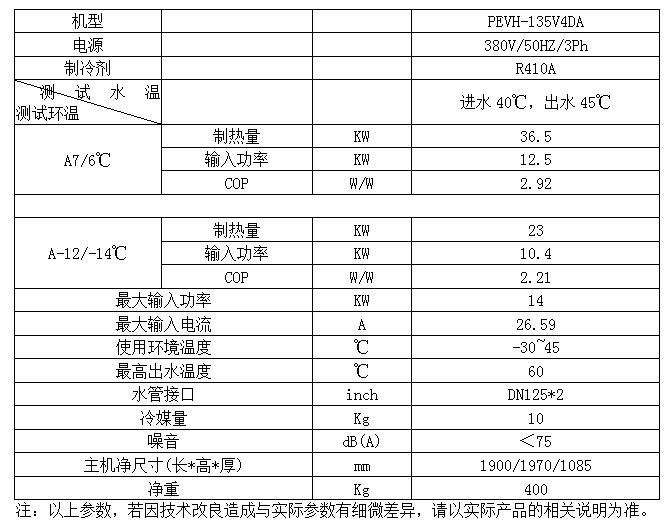

2、產品性能參數
七、各種設備運行費用比較

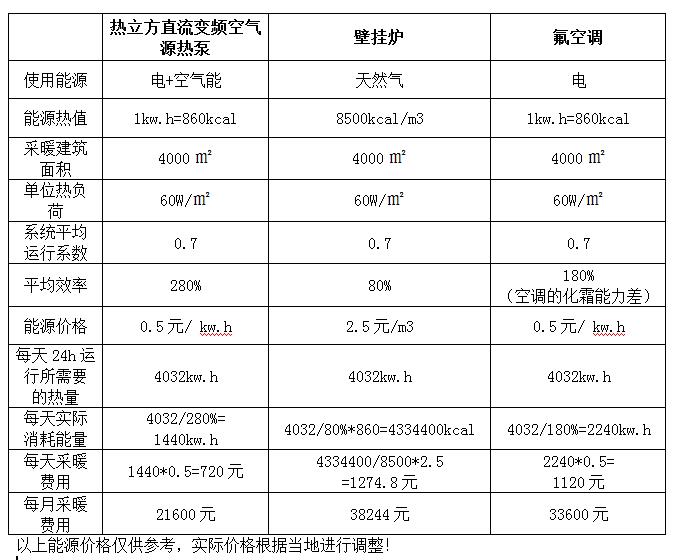

1.冬季采暖運行費用對比

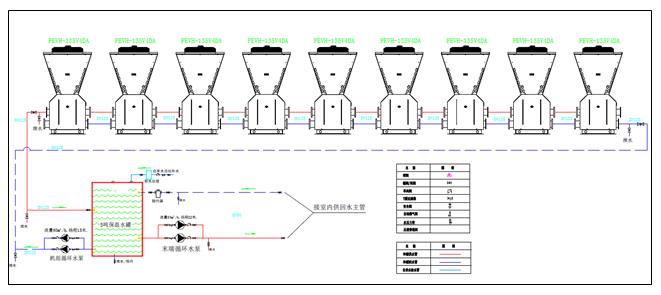

八、系統原理圖
九、系統性能及特點
1. 一體式結構與獨特同程管路安裝設計,減少施工環節,安裝更簡單。
2.變頻與噴氣增焓(EVI)的完美結合。低溫環境下,能力衰減小,能效比高。
3. “Y”型結構設計,區別“口”型結構外觀更鮮明,回風空間更大、更順暢。
4.智能控制:采用智能集中控制器,可實現一屏控制多臺機組運行,使操作更簡單方便。
5.安全性能好:不需要燃料的燃燒,沒有發生火災和爆炸的危險。
6.節能環保:能效比高,采用熱泵技術,輸入1kw可得到3-4kw的冷和熱,以空氣作為冷熱源,使用R410A環保冷媒,對環境無任何污染。
7. 使用壽命長:一般使用年限可長達15年以上,不易損壞。
8.產品專為商用項目需求而設計,適合應用在寒冷地區、夏熱冬冷地區的小區、別墅、商場、辦公樓、工廠等建筑集中供暖或需兼顧部分制冷需求的項目;產品充分考慮了安裝、搬運、多機運行、產品維護等方面的需求,針對性設計,是大型采暖項目的不二選擇。

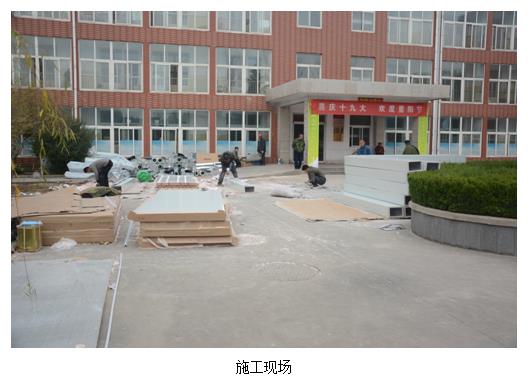

十、項目施工情況照片
