風管系統設計，對于確保通風系統運行有效和節能，是一個很重要的環節。變風量送風系統設計，有兩個基本要求：一是變風量末端裝置的運行需要送風管內有一定的靜壓；二是這個靜壓值在整個系統運行過程中應保持穩定，以利于末端裝置的穩定運行。所以，變風量窄調的送風系統一般都設計成中速中壓系統。當然，它也可以設計成低速低壓系統，但是，除了風管尺寸變大以外，要注意滿足系統靜壓控制的要求和末端裝置運行所必需要保持的靜壓值。

       一個好的送風系統設計，應該使該系統的初投資和運行費都能降低。但是，要完全使系統的初投資和運行費都得到優化，是很困難的，這其中有許多變化著的未知數。例如，初投資就不是簡單地與風管尺寸或重量成正比的，直管段和圓形風管的配件(如彎頭、閥門等)費用一般比矩形風管要少。但是，在風管設計中遵循以下的一般指南，仍可在系統的初投資和運行費兩方面取得一個合理的平衡。

       1．風管應盡可能按直線布置。

       這一條要求對任何風管系統的布置都是最重要的準則。直線布置的風管系統，在運行能耗和初投資兩方面都是最低的。從節能的觀點分析，空氣總是"希望"走直線，這將減少能耗。從費用的觀點分析，直管段的費用比各種彎頭等管件要少很多。所以，當布置一個風管系統的平面走向時，應力圖將拐彎的數員減至最少。

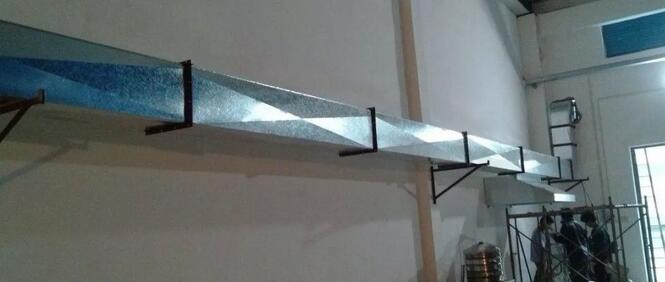

       2．采用標準長度的直線管段，將各種變徑管和接頭的數量減至最少。直的、標準長度的風管造價相對便宜，因為它們的加工費低，標準長度的直風管，可按標準寬度的鋼板卷材在白動生產線上制作。而任何段非標準長度的矩形風管，從技術上說，都可當作配件，因為它們不可能用標準卷材做成。螺旋圓形風管實際上可做成任意長度。橢圓形風管的標準長度則完全取決于金屬加工廠的加工標準。有的設計者總是認為，在一個風管系統平面設計中，頻繁地減小風管斷面尺寸，似乎就可以減少一次投資。其實不然。就像圖5-l表示的那樣，采用四個變徑管，使每個直管段的長度減小，就不如將標準直管段的長度增加，而將變桿管減少為一個，后者的初投資和運行能耗費用反而都可以降低。

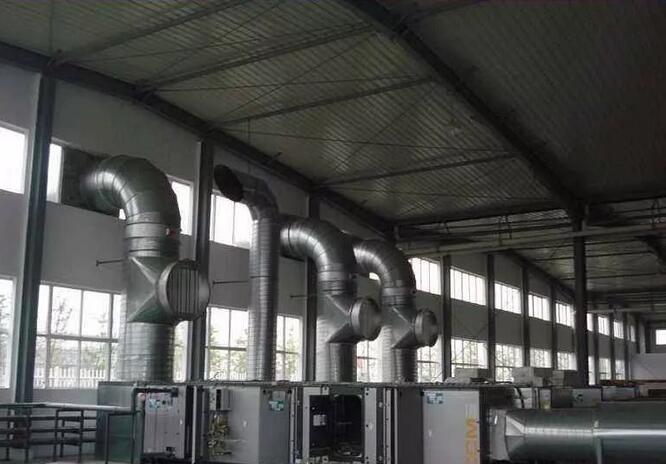

       3．只要安裝空間范圍允許，就建議采用螺旋圓風管。

       圓形風管允許采用較高的風速。據美國采暖、制冷與空調工程師協會推薦，一個中型變風量空調系統，其風速可達20m/s，而一個大型變風量寧調系統，其風速則可高達30m/S。對矩形風管的允許風速則一般都較低，風速過高容易引起扁平風管壁的共振而產生噪聲，特別是會產生低頻噪聲并傳至室內。

       采用圓形風管和較高的送風速度，將可顯著地節省投資。首先，與類似的矩形風管系統相比，圓形風管系統將可節省15%一30%的薄鋼板。例如，同樣輸送17000m3/h的空氣，根據控制噪聲的要求，圓形風管的風速可取19m/s，矩形風管則取10m/s，它們的鋼板消耗量比較可見表5-1。從表中可知，采用圓形風管，可節約37％的薄鋼板。

       其次，圓形風管的安裝費用低于矩形風管。這是因為，圓形風管本身結構的剛性好，預制管段可以較長，現場安裝的工作量相對較少。圓形風管的制作、連接都較矩形風管嚴密，漏風率大約為1%，而矩形風管的漏風率有時高達l0%，甚至更高，為防止空氣滲漏，需要花去大量人力對每一矩形風管進行檢漏和密封。
